Cách đấu pin năng lượng mặt trời đúng cách và chuẩn xác nhất

Tấm pin năng lượng mặt trời là một thiết bị quan trọng trong hệ thống năng lượng mặt trời. Nó chuyển đổi ánh sáng mặt trời thành điện năng sử dụng. Để tận dụng hiệu quả năng lượng mặt trời. Việc đấu dây tấm pin năng lượng mặt trời đúng cách và chuẩn xác là rất quan trọng. Dưới đây là một số hướng dẫn giúp bạn thực hiện việc này.

Chuẩn bị trước khi đấu dây

Trước khi đấu dây tấm pin năng lượng mặt trời, bạn cần chuẩn bị các bước sau đây:

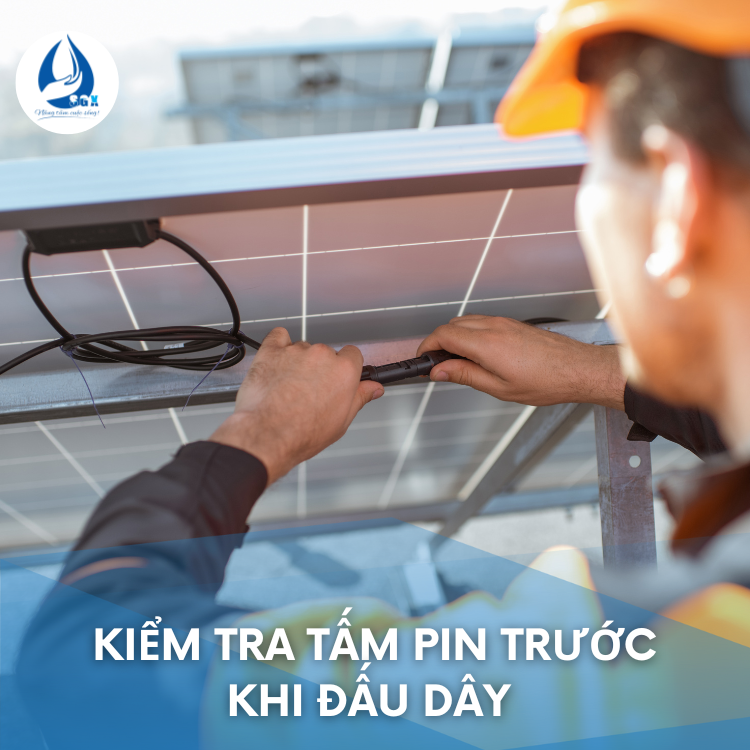

Kiểm tra tấm pin:

Đảm bảo rằng tấm pin điện năng lượng mặt trời hoạt động tốt và không bị hỏng. Kiểm tra các cell pin, cáp kết nối và bảo vệ chống nước. Nếu có bất kỳ hỏng hóc nào, cần thay thế hoặc sửa chữa trước khi tiến hành đấu dây.

Xác định vị trí lắp đặt:

Lựa chọn vị trí lắp đặt tấm pin sao cho nắng chiếu vào tấm pin một cách tối ưu trong suốt ngày. Đảm bảo không có vật cản che phủ tấm pin, như cây cối, tòa nhà hoặc cấu trúc khác.

Chuẩn bị vật liệu và công cụ:

Đảm bảo rằng bạn có đủ các vật liệu và công cụ cần thiết để đấu dây tấm pin. Điều này bao gồm cáp dẫn điện chất lượng cao, đầu nối, bộ điều khiển, hệ thống lưu trữ năng lượng (nếu có), dụng cụ cắt, dụng cụ cắt đấu nối, băng keo chống nước, ốc vít và các linh kiện khác. Đảm bảo rằng các vật liệu và công cụ đáp ứng các yêu cầu kỹ thuật và an toàn.

Tìm hiểu về hướng dẫn và mã nguồn:

Trước khi tiến hành đấu dây, hãy tìm hiểu về hướng dẫn và mã nguồn cụ thể cho hệ thống pin năng lượng mặt trời của bạn. Điều này đảm bảo rằng bạn hiểu rõ cách kết nối đúng và tuân thủ các quy định và tiêu chuẩn điện an toàn.

Lập kế hoạch và thiết kế:

Tạo kế hoạch và thiết kế hệ thống đấu dây trước khi tiến hành. Xác định các điểm kết nối, đường dây và định vị các linh kiện trong hệ thống pin năng lượng mặt trời. Điều này giúp bạn tiến hành đấu dây một cách cẩn thận và có tổ chức.

Đấu dây tấm pin năng lượng mặt trời

Có hai cách phổ biến để đấu dây tấm pin năng lượng mặt trời: đấu dây song song và đấu dây nối tiếp.

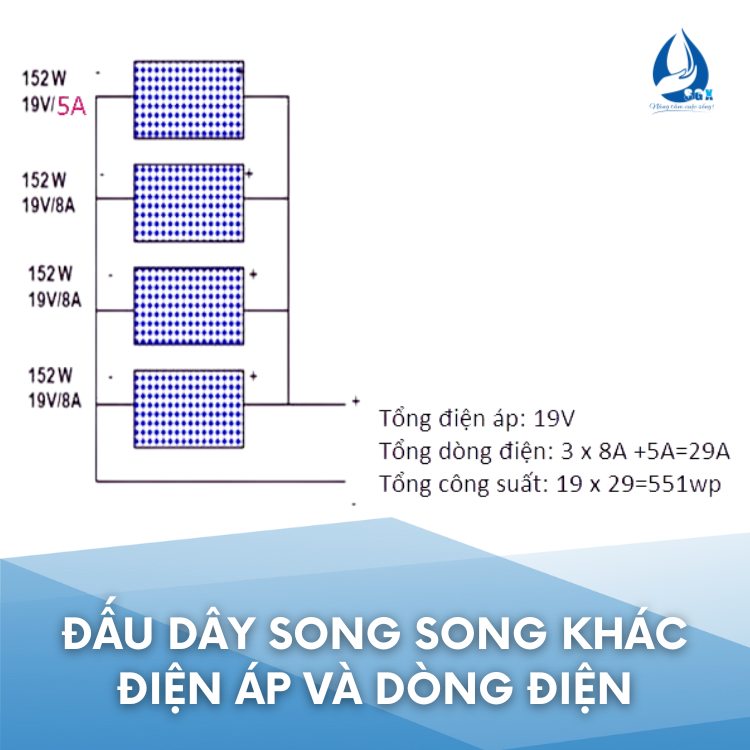

Đấu dây song song:

• • Trong cách đấu dây này, các tấm pin năng lượng mặt trời được kết nối song song với nhau.
  • Dây dương (+) của các tấm pin được kết nối với nhau, cũng như dây âm (-) của các tấm pin.
  • Tất cả các dây dương được kết nối với một điểm dương chung và tất cả các dây âm được kết nối với một điểm âm chung.
  • Cách đấu dây song song tăng tổng lượng dòng điện mà hệ thống pin có thể tạo ra, giúp tăng hiệu suất và độ mạnh của hệ thống.

Đấu dây nối tiếp:

Trong cách đấu dây này, các tấm pin năng lượng mặt trời được kết nối nối tiếp nhau. Dây dương (+) của một tấm pin được kết nối với dây âm (-) của tấm pin tiếp theo, và tiếp tục như vậy cho đến tấm pin cuối cùng. Dây dương của tấm pin đầu tiên và dây âm của tấm pin cuối cùng được kết nối với hệ thống điện. Cách đấu dây nối tiếp tạo ra một chuỗi liên kết các tấm pin, và điện áp của hệ thống sẽ tăng theo số lượng tấm pin được kết nối. Cách đấu dây này thích hợp khi bạn cần tăng điện áp và phù hợp với các ứng dụng yêu cầu điện áp cao.

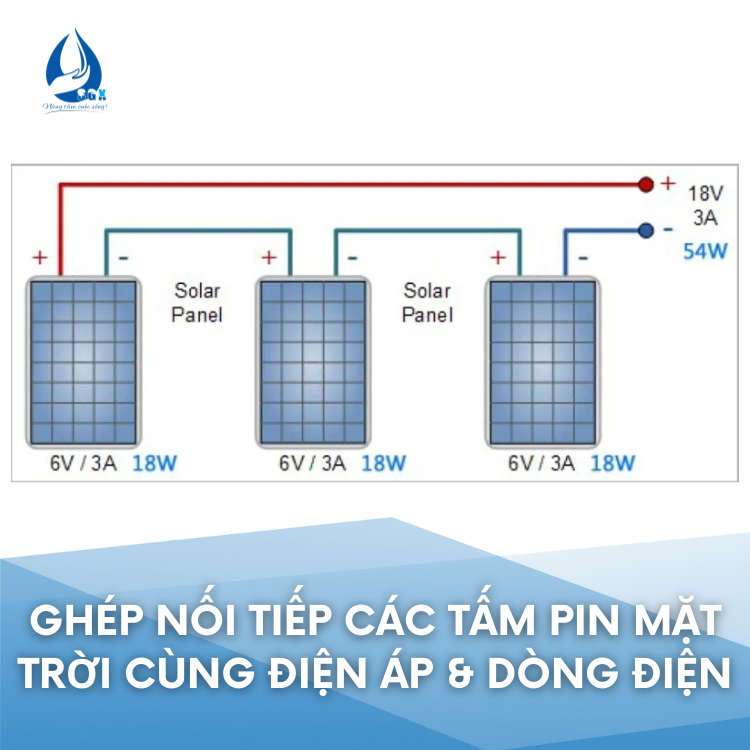

Ghép Nối Tiếp Các Tấm Pin Mặt Trời Cùng Điện Áp & Dòng Điện

Khi đó:

TỔNG ĐIỆN ÁP HỆ THỐNG = Tổng điện áp các tấm pin công lại (Điện áp tấm pin 1 + Điện áp tấm pin 2 + …. + Điện áp tấm pin “n”)

TỔNG DÒNG ĐIỆN HỆ THỐNG = Dòng điện mỗi tấm pin

TỔNG CÔNG SUẤT HỆ THỐNG = Tổng công suất các tấm pin cộng lại (Công suất tấm pin 1 + Công suất tấm pin 2 + … + Công suất tấm pin “n”) = Tổng điện áp hệ thống x tổng dòng điện hệ thống.

Ví dụ: Nếu ghép nối tiếp 3 tấm pin mặt trời có cùng điện áp 6V và dòng điện 3A thì:

• Tổng điện áp của hệ thống: 6 + 6 + 6 = 18V
• Tổng dòng điện hệ thống: 3A
• Tổng công suất hệ thống: 18 + 18 + 18 = 54W

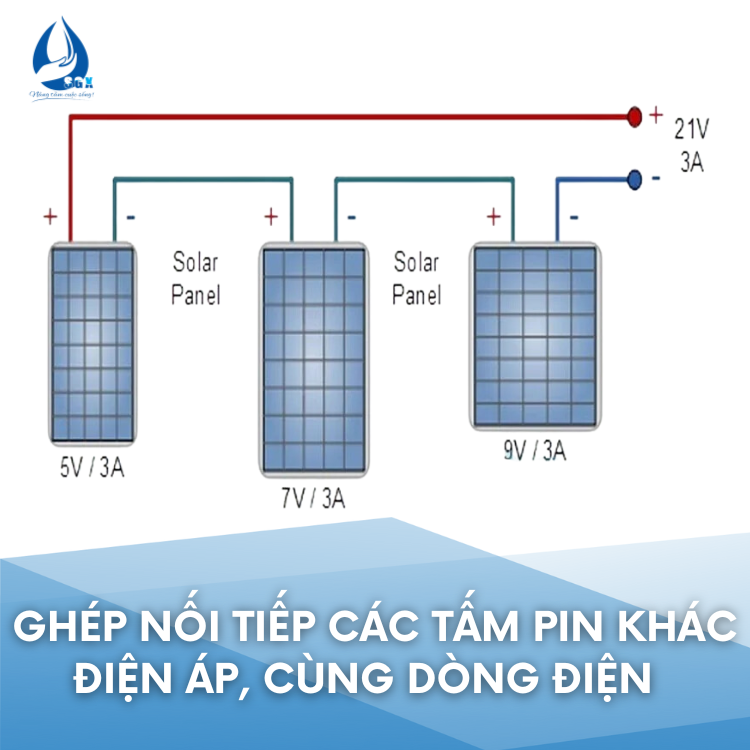

Ghép Nối Tiếp Các Tấm Pin Khác Điện Áp, Cùng Dòng Điện

Khi đó:

TỔNG ĐIỆN ÁP HỆ THỐNG = Tổng điện áp các tấm pin cộng lại

TỔNG DÒNG ĐIỆN HỆ THỐNG = Dòng điện mỗi tấm pin

TỔNG CÔNG SUẤT HỆ THỐNG = Tổng điện áp hệ thống x tổng dòng điện hệ thống.

Ví dụ: Ghép nối tiếp 3 tấm pin mặt trời lần lượt có điện áp là 5V, 7V, 9V và cùng dòng điện là 3A thì:

• Tổng điện áp của hệ thống: 5 + 7 + 9 = 21V
• Tổng dòng điện định mức của hệ thống: 3A
• Tổng công suất hệ thống: (5 + 7 + 9) x 3 = 63W

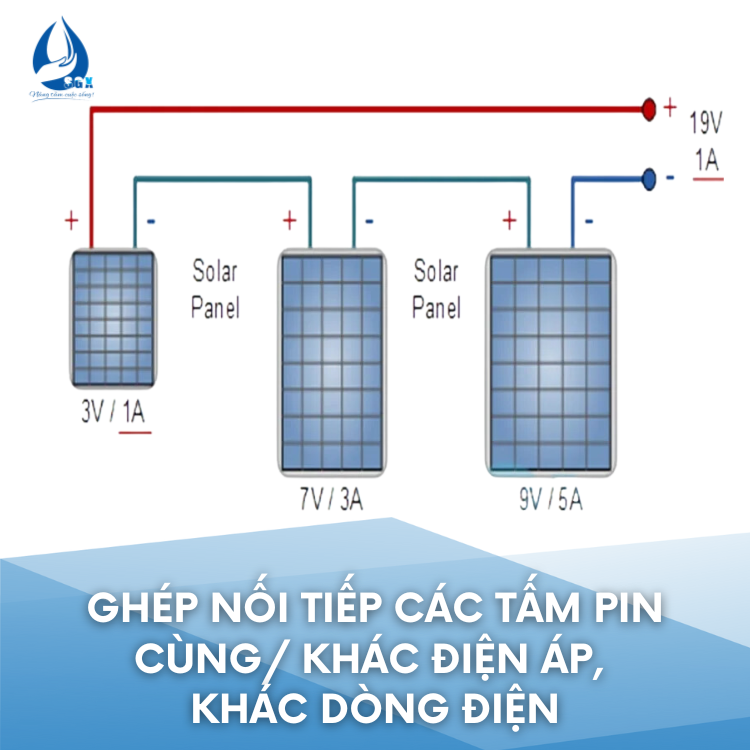

Ghép Nối Tiếp Các Tấm Pin Cùng/ Khác Điện Áp, Khác Dòng Điện

Khi đó:

TỔNG ĐIỆN ÁP HỆ THỐNG = Tổng điện áp các tấm pin cộng lại

TỔNG DÒNG ĐIỆN HỆ THỐNG = Dòng điện tấm pin thấp nhất

TỔNG CÔNG SUẤT HỆ THỐNG = Tổng điện áp hệ thống x tổng dòng điện hệ thống

Ví dụ: Ghép nối tiếp các tấm pin mặt trời có điện áp và định mức dòng điện lần lượt là 3V/1A, 7V/3A, 9V/5A

• Tổng điện áp của hệ thống: 3 + 7 + 9 = 19V
• Tổng dòng điện hệ thống: 1A.
• Tổng công suất hệ thống: 19V x 1A = 19W

Kiểm tra và bảo dưỡng hệ thống

Kiểm tra kết nối:

Đảm bảo rằng tất cả các dây nối đã được kết nối chắc chắn và không có hiện tượng lỏng lẻo, oxi hóa hoặc hở mạch.

Kiểm tra hiệu suất:

Theo dõi hiệu suất của tấm pin năng lượng mặt trời để đảm bảo rằng nó hoạt động ở mức độ tối ưu. Các thiết bị giám sát hiệu suất có thể được sử dụng để theo dõi lượng điện năng được tạo ra bởi tấm pin.

Bảo dưỡng định kỳ:

Vệ sinh tấm pin năng lượng mặt trời và hệ thống điện mặt trời định kỳ để loại bỏ bụi bẩn và mảng bám. Điều này đảm bảo rằng tấm pin hoạt động hiệu quả và duy trì tuổi thọ lâu dài.

Việc đấu dây tấm pin năng lượng mặt trời đúng cách và chuẩn xác là một yếu tố quan trọng trong việc tận dụng hiệu quả năng lượng mặt trời. Bằng cách tuân thủ các hướng dẫn trên, bạn có thể đảm bảo rằng hệ thống pin năng lượng mặt trời hoạt động ổn định và cung cấp điện năng cho nhu cầu của bạn. Nhớ kiểm tra và bảo dưỡng định kỳ để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài của hệ thống.
